Máquina de soldadura automática de superposición circular externa

Proporcionamos soluciones y procesos de soldadura adecuados, como soldadura TIG y soldadura MIG/MAG, en función de los requisitos de soldadura de nuestros clientes. Usaremos una máquina de soldadura MIG/MAG dedicada para soldadura de superposición cilíndrica externa como ejemplo para explicar la información de cambio de componentes de la máquina.

• La antorcha de soldadura se fija mientras la pieza de trabajo gira, la posición de soldadura es horizontal.
• La pieza de trabajo se sujeta y gira mediante un dispositivo y se sostiene mediante un soporte de bola universal.
• La máquina tiene un alto voltaje y un rendimiento de alimentación de alambre lento, lo que garantiza un encendido confiable del arco. La máquina también tiene bajo voltaje de soldadura y baja corriente para llenar los cráteres.
• Adopta un modo de alimentación de alambre tipo push-para garantizar la estabilidad de la alimentación.
• El soplete puede moverse longitudinalmente para completar toda la soldadura.
• El PLC controla toda la operación de la máquina. La velocidad de rotación de la pieza de trabajo se ajusta mediante un inversor, ajuste continuo, para mejorar la confiabilidad.
• El modo de soldadura y las especificaciones de soldadura se pueden preestablecer, guardar y recuperar. A través de la interfaz táctil hombre-máquina, es conveniente modificar el parámetro y cambiar el estado a través de la pantalla táctil hombre-máquina.
• El soplete de soldadura se puede ajustar hacia arriba y hacia abajo, hacia la izquierda y hacia la derecha y girar en ángulo para cumplir con los requisitos de soldadura.

Composición del equipo

Consiste en un cabezal de desaceleración eléctrico, un accesorio, un mecanismo conductor, un mecanismo de ajuste y sujeción del soplete, un mecanismo de movimiento axial CNC, un soporte móvil ajustable, un sistema de control eléctrico, un recurso de energía de soldadura y un sistema neumático.

1. La antorcha de soldadura se puede ajustar hacia arriba y hacia abajo (cilindro neumático), de lado a lado y con giro en ángulo. La máquina está equipada con 1 soplete de soldadura MAG.

El movimiento del cabezal de soldadura es impulsado por un servomotor.

 2.El PLC OMRON de Japón y la pantalla táctil se utilizan para controlar toda la máquina. Con la ayuda de la interfaz táctil hombre-máquina, el modo de soldadura y las especificaciones se pueden preestablecer, almacenar y recuperar. Habrá alarmas e indicaciones de fallas durante el proceso de soldadura, como cables atascados, cables bloqueados, etc.

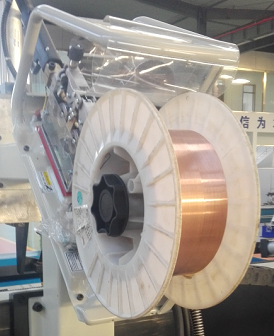

3. El alimentador de alambre tipo push-funciona de manera estable. La máquina tiene un alto voltaje de soldadura y un rendimiento de alimentación de alambre lento, lo que garantiza un encendido confiable del arco. La máquina también tiene bajo voltaje de soldadura y baja corriente de soldadura para llenar los cráteres.

4. La tubería se fija mediante un mandril giratorio y se sostiene mediante un soporte de ruedas giratorias. La bola universal garantiza que sea flexible y cómoda de girar. La distancia entre soportes se puede ajustar según la longitud de la tubería.

5. Mecanismo oscilante y de alimentación neumática del soplete de soldadura

El soplete de soldadura avanza-hacia atrás impulsado por un cilindro de aire para alcanzar el interruptor entre la estación de preparación y de soldadura. El mecanismo oscilante está compuesto por un motor paso a paso, un husillo de bolas y un riel lineal, etc. Adopta una estructura de tipo cerrado, protegiendo el proceso del polvo y las salpicaduras. La frecuencia de oscilación de la antorcha, el alcance de oscilación, el tiempo de oscilación, la distancia de elevación y los números de elevación se pueden controlar mediante el sistema CNC.

6.Renderizadogs

Máquina de soldadura de superposición circular externa
