Máquina automática de soldadura continua con boquilla de aceite

Esta soldadora automática es un dispositivo automatizado que se utiliza para soldar de forma automática y precisa dos boquillas de aceite (o puertos de aceite, conectores) en una sola pieza de trabajo (como un bloque de válvula hidráulica, un tanque de aceite o una carcasa). Combina alimentación y posicionamiento manuales con agarre y soldadura automáticos, equilibrando flexibilidad, precisión y eficiencia de producción, y es particularmente adecuado para la producción flexible de lotes pequeños y medianos y diversas variedades de productos.

 Colocación manual: el operador coloca manualmente el primer puerto de aceite en el dispositivo magnético. La fuerza magnética lo atrae y asegura de forma rápida y precisa. Luego, el operador coloca el segundo puerto de aceite en el dispositivo de alimentación. No se requieren acciones de sujeción complejas, lo que hace que su aprendizaje sea rápido y fácil.

 Posicionamiento y sujeción de la pieza de trabajo: el operador coloca la pieza de trabajo principal (p. ej., cilindro) a soldar en el dispositivo principal y activa el dispositivo de sujeción (potencialmente neumático o hidráulico). El dispositivo garantiza que la pieza de trabajo sea absolutamente estable durante la soldadura.
 Puesta en marcha-del equipo: presione el botón de inicio.
 Soldadura Automática:

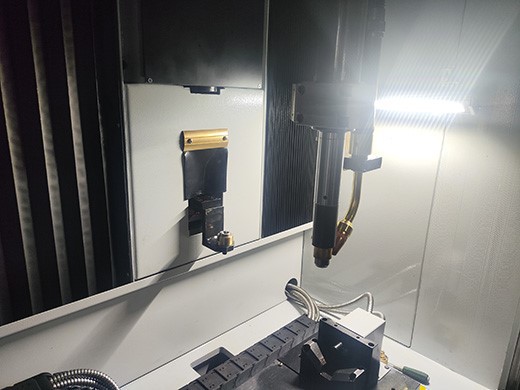

Paso 1: El soplete se mueve a la posición de soldadura del puerto de aceite y realiza una soldadura circunferencial en el primer puerto de aceite.
Paso 2: Una vez completada la soldadura del primer puerto de aceite, el dispositivo de alimentación entrega el segundo puerto de aceite a la posición del accesorio, donde es atraído magnéticamente. El soplete de soldadura se mueve a la segunda posición del puerto de aceite en la pieza de trabajo y luego realiza una soldadura circunferencial.
 Finalización y descarga: Se completa la soldadura y se libera el accesorio. El operador retira el conjunto soldado, limpia la escoria de soldadura y se prepara para el siguiente ciclo.

1.El dispositivo utiliza un cilindro para impulsar y sujetar la pieza de trabajo, generando una fuerza de sujeción estable para garantizar que la pieza de trabajo esté colocada con precisión y no se afloje durante la soldadura, mejorando así de manera efectiva la calidad y consistencia de la soldadura.

2.Esta máquina soldadora de boquillas utiliza un dispositivo de sujeción neumático, cuya fuerza de sujeción central se deriva de un resorte de gas en lugar de un cilindro tradicional. El resorte de gas logra una acción de sujeción rápida y estable mediante la fuerza elástica generada por el gas comprimido interno. Durante el proceso de sujeción, proporciona una presión continua y flexible, lo que ayuda a proteger la superficie de la pieza de trabajo y se adapta a ligeros cambios de forma.

3.Durante el proceso de soldadura, el dispositivo de alimentación automática equipado con la máquina soldadora de boquillas funciona de forma continua y precisa. Tan pronto como se suelda una boquilla, el dispositivo lleva inmediatamente y suavemente la segunda boquilla a la posición designada en la estación de soldadura. Luego, el mandril magnético del accesorio atrae y fija automáticamente la boquilla, preparándola para soldar la siguiente boquilla. Todo el proceso de alimentación y posicionamiento es fluido y ordenado, asegurando efectivamente la continuidad y eficiencia de la operación de soldadura.

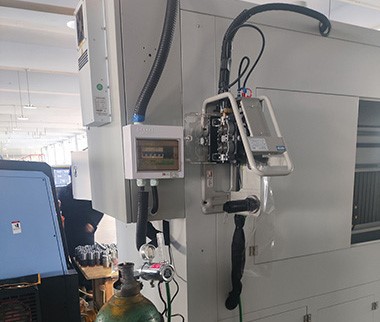

4. Adopta el modo de alimentación de alambre a distancia de disparo-y el modo de alimentación de alambre tipo empuje-, empujando el alambre de soldadura suavemente y a una velocidad constante desde el carrete de alambre hasta el soplete para garantizar la calidad de la soldadura.

5.El panel HMI de pantalla táctil se utiliza como interfaz de entrada y salida. La longitud de soldadura, el tiempo de encendido del arco, el tiempo de finalización del arco, el voltaje de soldadura, la corriente de soldadura y la velocidad de soldadura se pueden ingresar a través de la interfaz.
