Máquina automática de soldadura de boquillas de aceite de cilindro
1. Debe cumplir con el requisito de soldar automáticamente varios puertos/boquillas de costura circular del cilindro hidráulico. 2.Soldadura MIG con alimentador de alambre. 3. Asegúrese de que las especificaciones de soldadura sean uniformes y uniformes, y que la costura de soldadura tenga buena apariencia. Fácil y confiable de operar. La calidad puede cumplir con los requisitos de soldadura.
Descripción
Máquina automática de soldadura de boquillas de aceite para cilindros
I. Descripción
La máquina soldadora con pistola giratoria automática, también conocida como máquina soldadora circunferencial vertical, puede soldar costuras circunferenciales con doble eje, puede elegir soldadura con protección de gas, soldadura automática por arco de argón, máquina soldadora láser y otros soldadores para formar un conjunto de sistema de soldadura automática de costura circunferencial. El mecanismo de ajuste puede ajustar la posición de alimentación de alambre del soplete en todas las direcciones girando el soplete para garantizar que el sellado del proceso de soldadura sea firme. La velocidad de soldadura se puede ajustar configurando la pantalla del plc.
II.Parámetro técnico
|
Puerto de aceite/Diámetro del niple |
30mm |
|
Puerto de aceite/altura del niple |
20mm |
|
Diámetro del tubo |
50 mm-140 mm |
|
Longitud del tubo |
200 mm-1300 mm |
|
Velocidad del soplete de soldadura |
0,5-5 RPM |
|
Potencia del servomotor |
0,4 kw |
|
Rango de ajuste de la antorcha de soldadura |
50mm |
|
Consumo de gas de protección Ar |
15 L/min |
|
Tensión de trabajo de la máquina |
380v trifásico 50hz |
Desarrollaremos un plan de soldadura profesional basado en las especificaciones de la pieza.
III.Especificación de soldadura

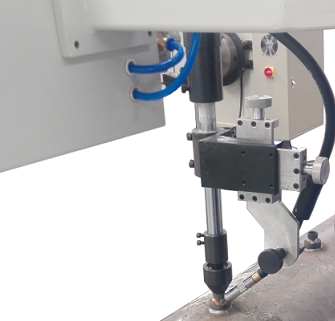

1. El soplete de soldadura se inclina hasta un cierto ángulo, se puede ajustar hacia arriba-abajo, de lado a lado y con giro en ángulo. La pieza de trabajo se fija mientras el soplete de soldadura está girando.
2.El cabezal giratorio se mueve hacia arriba y hacia abajo mediante un servomotor, el cabezal giratorio cae mientras la máquina está soldando y se levanta durante la carga y descarga.
3.Utilizando el PLC Panasonic de Japón para controlar toda la operación. El sistema CNC se utiliza para controlar la rotación del cabezal de la máquina. El servomotor es impulsado por un servocontrolador de CA.

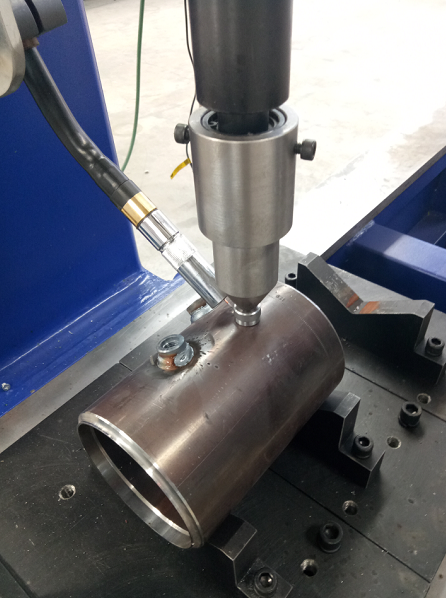

4. Representación de la pieza de trabajo
IV.Proceso de trabajo
Máquina automática de soldadura de boquillas de aceite para cilindros
Carga manual → mueve automáticamente la pieza de trabajo a la estación de soldadura → el soplete de soldadura cae, el dedal presiona la pieza de trabajo con fuerza → suministro de gas de protección → alto voltaje, alimentación lenta del alambre para encender el arco → rotación y soldadura del soplete → suelda la longitud establecida → el soplete se detiene → corriente pequeña, bajo voltaje para finalizar el arco → deja de suministrar gas de protección → el soplete de soldadura regresa al origen → mueve automáticamente la pieza de trabajo al lugar de descarga → descarga manual.
V.Vedio para su referencia
