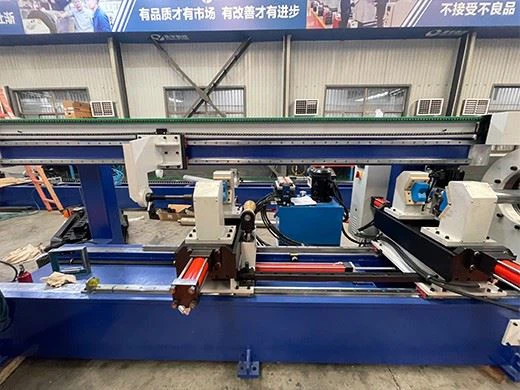

Máquina automática de desmontaje y montaje de cilindros horizontales





• Forma básica: el cuerpo principal del equipo suele estar dispuesto horizontalmente. El cilindro, el vástago del pistón, el manguito guía y otros componentes importantes del cilindro hidráulico se ensamblan horizontalmente, de acuerdo con el estado de funcionamiento real del cilindro.
• Función principal: A través de una estructura mecánica precisa, accionamiento de cilindro neumático, hidráulico o servoeléctrico, en conjunto con sensores y un sistema PLC (controlador lógico programable), completa automáticamente una serie de acciones como posicionamiento, prensado, apriete e inspección de componentes.
• Propósito del diseño: Resolver problemas tales como alta intensidad de mano de obra, baja eficiencia, mala consistencia (p. ej., fácil daño a los sellos durante la instalación, torque de apriete desigual) y riesgos de seguridad (manipulación de cilindros hidráulicos de servicio pesado-) asociados con el ensamblaje manual.





Diámetro exterior del cilindro	Máx. 380 mm
Carrera (el tamaño del estado cerrado del cilindro más corto)	550 mm
La longitud más larga del estado de cierre del cilindro	2500 mm
El tamaño de estado extendido del cilindro más largo.	5000mm
Requisitos de par de apriete para cilindros de tipo perno-	3700 Nm, regulable.
Fuerza	CA380V±10%, 50Hz
Presión de aire	0,5~0,7MPa;





Una máquina típica de desmontaje y montaje de cilindros hidráulicos horizontales suele incluir los siguientes sistemas:

• Estructura y cama:

Una estructura de acero robusta que proporciona una referencia estable y nivelada para toda la máquina.





• Mecanismo de sujeción y posicionamiento del cilindro y del vástago del pistón:

Se utiliza para fijar con precisión el cilindro o el vástago del pistón, manteniendo el vástago del pistón y el cilindro en una posición coaxial. Por lo general, incluye bloques en V-o abrazaderas personalizadas, y el mecanismo de sujeción es impulsado por un cilindro hidráulico. Alternativamente, el mecanismo de sujeción del vástago del pistón también es accionado por un cilindro hidráulico para moverse a lo largo de un carril guía, moviendo el vástago del pistón a la posición interior del cilindro.

• Mecanismo de apriete:

Llave servo-utilizada para apretar pernos de tapa de extremo, conectores de puerto de aceite, etc., con control de torsión preciso.





• El mecanismo de ajuste-a presión

Utiliza un motor hidráulico para hacer avanzar el vástago del pistón. Según los valores establecidos, el motor hidráulico hace avanzar el vástago del pistón a una posición predeterminada para completar el ensamblaje.





Máquina de montaje de cilindros hidráulicos







Pregunta 1: ¿Cómo sabe si los hilos están cruzados? ¿Hay alguna forma de evitar el cruce de hilos?

Respuesta:Si se produce una desalineación, el torque aumentará. Si el número de rotaciones es insuficiente, la máquina detectará que se ha excedido el par establecido, luego se detendrá y emitirá una alarma. La máquina detecta tanto el par como las vueltas.



Pregunta 2: Creo que necesitamos controlar la velocidad de rotación para apretar el casquillo yendo lento al principio y luego acelerando y desacelerando nuevamente para el torque final. ¿Es eso posible?

Respuesta:Tenemos una función de aceleración-incorporada en el Programa, pero los clientes no pueden ajustarla; en realidad, acelera desde una velocidad lenta. Con respecto a la velocidad más baja en las últimas vueltas, la velocidad más baja se fija mediante el programa. Para garantizar un par constante durante la finalización de la pieza de trabajo, no permitimos que los clientes establezcan esta velocidad más baja. Diferentes velocidades dan como resultado diferentes pérdidas de par. pero puede establecer cuántas últimas vueltas se realizan a menor velocidad.



Pregunta 3: Si es necesario realizar cambios en el programa, ¿puede realizar el trabajo de forma remota?

Respuesta:Sí, HMI tiene función wifi, podemos controlar el PLC de nuestro sistema de forma remota.





1. Normalmente utilizaremos cajas de madera contrachapada para fumigación para el embalaje; Para algunas máquinas grandes, podemos usar paletas de acero y cubiertas de película de plástico. Todas las máquinas se pintan con pintura antioxidante o aceite antes de salir de fábrica.
2.El paquete puede ser según los requisitos del cliente.
