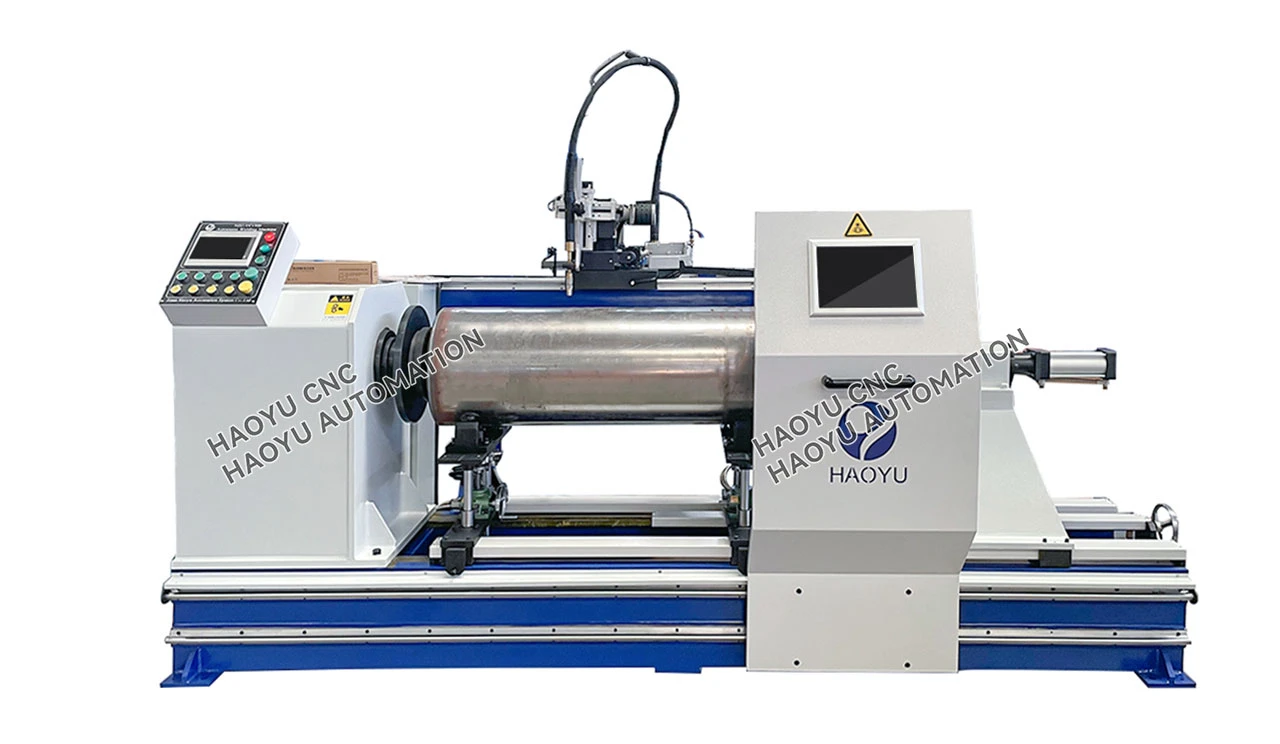

Máquina de soldadura de tubería media para tanque de calentador de agua

1. La antorcha de soldadura se fija mientras la pieza de trabajo gira. La posición de soldadura es horizontal. La pieza de trabajo se sujeta firmemente mediante una plantilla en dos extremos y gira.
2. La antorcha, la caja del eje giratorio y el contrapunto se pueden ajustar longitudinalmente para adaptarse a varios tipos de soldadura.
3. Se adopta el PLC japonés Omron para controlar el funcionamiento de la máquina y la velocidad se ajusta mediante un servo de CA, lo que puede mejorar la confiabilidad del equipo.
4. Adopta posicionamiento de la cara final y modo de sujeción neumática.
5. Adopta una interfaz hombre-máquina para modificar los parámetros. El tiempo y la duración de la soldadura se pueden configurar a través de esta interfaz. La modificación de los parámetros se puede ingresar a través del botón táctil de manera conveniente y oportuna. Los parámetros se pueden almacenar y llamar.

Esta máquina se compone de una estructura principal, una caja de husillo y su mecanismo de alimentación neumático, un contrapunto y su mecanismo de alimentación neumático, un mecanismo de soporte de la pieza de trabajo, un mecanismo de ajuste y alimentación del soplete de soldadura, un sistema de control eléctrico, un sistema neumático y una fuente de energía para soldadura.

1.contrapuntoClámparaMmecanismo

El contrapunto neumático se puede ajustar a lo largo de los rieles guía para cumplir con los requisitos de diversos tipos de soldadura. Adopta una varilla roscada-operativa manual para ajustar. La pieza de trabajo se sujeta neumáticamente y gira. La extensión del contrapunto equipada con dispositivo neumático. El dispositivo sujeta firmemente dos extremos de la pieza de trabajo para garantizar la uniformidad de cada sujeción.

2.Mecanismo de soporte de la pieza de trabajo

Los lados izquierdo y derecho de la máquina instalaron soportes en forma de V-para sostener la pieza de trabajo. Los soportes en forma de V-se mueven hacia arriba y hacia abajo neumáticamente, se mueven hacia arriba cuando se sujetan y se mueven hacia abajo cuando se suelda.



3.El dispositivo giratorio de la pieza de trabajo adopta un servomotor. Para cambiar la velocidad de rotación del motor ajustando la frecuencia. La velocidad de rotación se puede ajustar de forma continua y se puede mostrar digitalmente en cm/min con una baja relación de fallas, lo cual es adecuado para uso a largo plazo-.

4.El mecanismo oscilante y el ajuste del cilindro de aire.

El mecanismo oscilante es responsable de impulsar la boquilla de la pistola de soldar o el electrodo de tungsteno en un movimiento alternativo lateral preciso durante el proceso de soldadura. Este movimiento oscilante ensancha efectivamente el baño de soldadura, haciendo que la distribución del calor sea más uniforme, asegurando así un ancho uniforme del cordón de soldadura. El cilindro realiza principalmente el ajuste aproximado y el posicionamiento de la pistola de soldar. Especialmente antes de que comience la soldadura, puede empujar de forma rápida y estable todo el conjunto de la pistola de soldar a la posición inicial de soldadura preestablecida. Una vez completada la soldadura, el cilindro retrae la pistola de soldar, lo que facilita la carga y descarga de la pieza de trabajo, mejorando efectivamente la eficiencia y seguridad de la producción automatizada.

5.Sistema controlado por PLC y HMI.

El PLC fabricado en Japón se utiliza como núcleo para controlar los programas de sujeción y soldadura. El sistema tiene una buena estabilidad y una estructura simple, que es fácil de mantener. Adopta una interfaz hombre-máquina para modificar los parámetros. El tiempo y la duración de la soldadura se pueden configurar a través de esta interfaz. La modificación de los parámetros se puede ingresar a través del botón táctil de manera conveniente y oportuna. Los parámetros se pueden almacenar y llamar.

Máquina automática de soldadura de costura redonda para calentador de agua.
