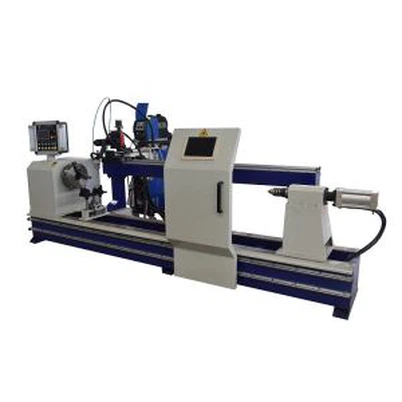

Máquina de soldadura continua de circunferencia CNC para tanque de acero inoxidable
La soldadora de circunferencia de tanque es un equipo de soldadura automatizado que se utiliza especialmente para soldar las costuras circunferenciales de piezas de trabajo cilíndricas (como tanques de almacenamiento, recipientes a presión, tuberías, barriles, etc.).
Descripción
Máquina de soldadura de costura circunferencial CNC para tanque de acero inoxidable
I.Descripción
La soldadura circunferencial de cuerpos de tanques es un proceso crítico para la fabricación y montaje de tanques cilíndricos o esféricos. Este proceso generalmente se realiza con la pieza de trabajo girando o con el soplete de soldadura circunferencialmente, utilizando métodos eficientes como la soldadura por arco sumergido y la soldadura con protección de gas para garantizar una soldadura circunferencial uniforme, densa y de alta-resistencia.
II.Diseño Básico
- La antorcha de soldadura se fija mientras la pieza de trabajo gira. La posición de soldadura es horizontal. La pieza de trabajo se sujeta firmemente mediante una plantilla en dos extremos y gira.
- Dos sopletes de soldadura y dos fuentes de energía funcionan simultáneamente para mejorar la eficiencia del trabajo.
- La antorcha, la caja del husillo y el contrapunto se pueden ajustar longitudinalmente para adaptarse a distintos tipos de soldadura.
- Se adopta el PLC japonés Omron para controlar el funcionamiento de la máquina y la velocidad se ajusta mediante un servo de CA, lo que puede mejorar la confiabilidad del equipo.
- Adopta posicionamiento de la cara final y modo de sujeción neumática.
III.Parámetros técnicos
|
Diámetro aplicable |
200 mm-800 mm |
|
Longitud aplicable |
máximo 2000 mm |
|
Material |
acero inoxidable |
|
Espesor |
1mm-3mm |
|
Velocidad de rotación |
0,2-2 rpm |
|
potencia del motor |
0,55 KW |
|
Rango de movimiento del soplete de soldadura en dirección izquierda-derecha |
100mm |
|
Rango de elevación del soplete de soldadura |
100mm |
|
rango de movimiento del soplete de soldadura en dirección delantera-atrás |
50mm |
|
Diámetro del alambre macizo |
1,0 mm y 1,2 mm |
IV.Imágenes detalladas
Máquina de soldadura de costura circunferencial CNC para tanque de acero inoxidable
1.Esta máquina se compone de una estructura principal, una caja de husillo y su mecanismo de alimentación neumático, un contrapunto y su mecanismo de alimentación neumático, un mecanismo de soporte de la pieza de trabajo, un mecanismo de ajuste y alimentación del soplete, un sistema de control eléctrico, un sistema neumático y una fuente de energía para soldadura.
2.Contrapunto ClámparaMmecanismo
El contrapunto neumático se puede ajustar a lo largo de los rieles guía para cumplir con los requisitos de diversos tipos de soldadura. Adopta una varilla roscada-operativa manual para ajustar. La pieza de trabajo se sujeta neumáticamente y gira. La extensión del contrapunto equipada con dispositivo neumático. El dispositivo sujeta firmemente dos extremos de la pieza de trabajo para garantizar la uniformidad de cada sujeción.
La base de la máquina está hecha de hierro fundido y tubo de acero grueso. Los rieles de guía están instalados en la base.
3.Mecanismo de soporte de la pieza de trabajo
Los lados izquierdo y derecho de la máquina instalaron soportes en forma de V-para sostener la pieza de trabajo. Los soportes en forma de V-se mueven hacia arriba y hacia abajo neumáticamente, suben al sujetar y bajan al soldar.
4.Sistema de control eléctrico
El PLC fabricado en Japón se utiliza como núcleo para controlar los programas de sujeción y soldadura. El sistema tiene una buena estabilidad y una estructura simple, que es fácil de mantener.
5. Con oscilador y seguimiento de arco TIG.
V.Vedio para su referencia
Máquina de soldadura de costura circunferencial CNC para tanque de acero inoxidable
