Equipo de soldadura continua de boquilla MAG CNC para tanque calentador de agua

La posición de soldadura del equipo se muestra en la siguiente figura (marcada en rojo):



Máquina automática de soldadura de pezones verticales



1. Marco vertical de pórtico/una sola columna-

Material principal: base cuadrada de acero soldado reforzado o hierro fundido de precisión, templada para aliviar la tensión y garantizar que no se deforme durante el funcionamiento-a largo plazo.

Ventaja de paisajismo: el diseño vertical reduce en gran medida los requisitos de espacio de la línea de producción.

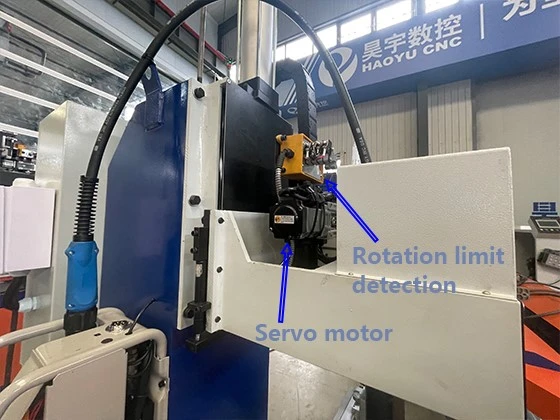

2. Detección de límite de rotación y cabezal de potencia giratorio de precisión

Sistema de accionamiento: equipado con un servomotor importado y un reductor planetario de alta-precisión.

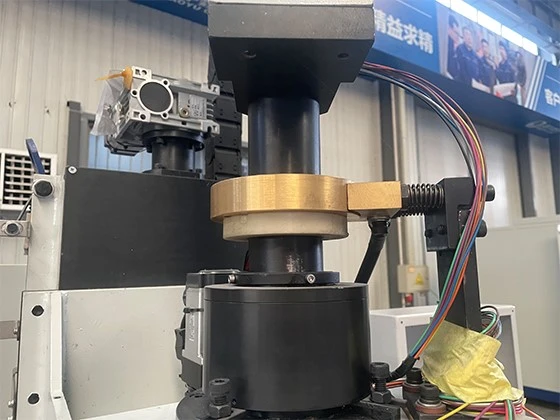

Mecanismo conductivo: el anillo deslizante conductor de cobre autolubricante-incorporado previene eficazmente las fluctuaciones de corriente y garantiza la estabilidad del arco.

Detección de límite de rotación: Esta es una función de seguridad clave en las máquinas de soldar con boquilla vertical. Limita principalmente el rango del ángulo de rotación del soplete de soldadura, evitando colisiones con piezas de trabajo, accesorios o el equipo mismo debido a una rotación excesiva durante la operación. Los sensores monitorean la posición de rotación de la antorcha de soldadura en tiempo real. Una vez que el sistema detecta que su movimiento se acerca o excede el límite del ángulo de seguridad establecido, inmediatamente activa una señal de control para detener o ajustar por la fuerza el accionamiento de rotación, protegiendo efectivamente la estructura del soplete de soldadura y el cableado interno contra daños mecánicos.



3. Soporte tridimensional-para soplete de soldadura neumático

Posicionamiento rápido: la carrera deslizante neumática ajustable permite el avance y retroceso automático del soplete de soldadura, lo que garantiza una distancia constante entre la boquilla-y-la boquilla de aceite.



4. Accesorio neumático de sujeción/centrado

Sistema de Centrado: Molde de sujeción centrador diseñado específicamente para boquillas de aceite; La presión del cilindro alinea instantáneamente el eje de la pieza de trabajo.

Cambio rápido de molde: el diseño modular del accesorio permite un reemplazo rápido y eficiente de diferentes especificaciones de boquillas de aceite.



• 5. Sistema de refrigeración por circulación y eliminación de polvo

Enfriamiento del soplete de soldadura: sistema integrado de circulación de enfriamiento de agua de alto flujo-, que admite un funcionamiento continuo de alta corriente las 24-horas.



• 6.Imágenes detalladas







Soldadora de boquilla CNC MAG:



• Soldadura MAG de alta-eficiencia: utiliza soldadura por arco metálico con gas (GMAW), que ofrece una fuerte penetración en acero al carbono, lo que da como resultado soldaduras estéticamente agradables y libres de defectos internos.
• Automated Cyclic Operation: Only manual placement of the workpiece is required; the system automatically completes the following steps: clamping -> rotation -> arc ignition -> welding -> arc termination ->reiniciar.
• Monitoreo de parámetros en tiempo real-: la pantalla táctil muestra la corriente de soldadura, el voltaje, la velocidad de rotación y la salida de soldadura en tiempo real, lo que admite alarmas de auto-diagnóstico de fallas.







Equipo de soldadura por costura de boquilla CNC MAG para tanque de agua







1. Normalmente utilizaremos cajas de madera contrachapada para fumigación para el embalaje; Para algunas máquinas grandes, podemos usar paletas de acero y cubiertas de película de plástico. Todas las máquinas se pintan con pintura antioxidante o aceite antes de salir de fábrica.
2.El paquete puede ser según los requisitos del cliente.
