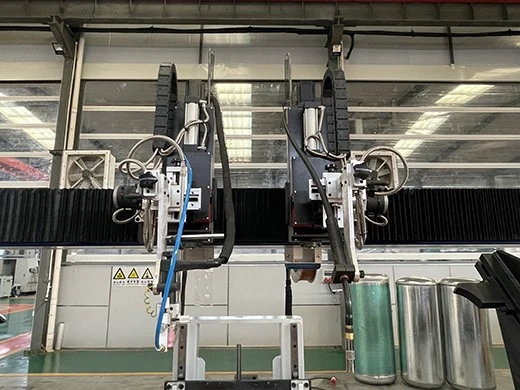

Máquina de soldadura por costura de doble anillo con rociadores de agua

1.El sistema emplea un diseño colaborativo-de antorcha dual. Una antorcha es una antorcha TIG, que utiliza un electrodo de tungsteno no-consumible y protección de gas inerte para lograr soldaduras precisas, limpias y de alta-calidad, particularmente adecuadas para aplicaciones que requieren un alto rendimiento estético y de sellado. La otra antorcha es una antorcha MAG, con alimentación continua de alambre y protección con gas inerte, que ofrece velocidades de soldadura rápidas y alta eficiencia de deposición, ideal para aplicaciones que requieren alta resistencia de soldadura. Las dos antorchas están integradas y conectadas dentro del sistema, lo que permite soldar simultáneamente en colaboración diferentes ubicaciones de piezas o la misma costura de soldadura.

2. Como componente neumático confiable, el cilindro es el principal responsable del posicionamiento y sujeción rápidos y precisos del soplete de soldadura en la dirección vertical o de carrera corta-. Su estructura simple y su rápida respuesta aseguran una posición relativa estable entre el soplete y la pieza de trabajo durante la soldadura. El servomotor, como núcleo impulsor de alta-precisión, permite un control programado preciso de la rotación del soplete o del movimiento de alimentación lineal a través del sistema de control. Posee un excelente rendimiento de regulación de velocidad y repetibilidad de posición, garantizando estrictamente la uniformidad de la velocidad de soldadura y la consistencia de la trayectoria de soldadura circunferencial.

3.Esta máquina especializada para soldadura circunferencial de rociadores de agua está equipada con dos mecanismos de oscilación independientes, que accionan el soplete de soldadura TIG y el soplete de soldadura MAG respectivamente. El mecanismo de oscilación del soplete de soldadura TIG generalmente utiliza un servomotor de alta-precisión combinado con un husillo de bolas de precisión, lo que permite un ajuste fino continuo de su amplitud de oscilación, frecuencia y posición central para cumplir con los estrictos requisitos de materiales como el acero inoxidable para la formación de soldadura y el aporte de calor. El mecanismo de oscilación del soplete de soldadura MAG es impulsado principalmente por un servomotor o un motor paso a paso-mecanismo de varilla accionado, que oscila con una amplitud más amplia y una velocidad estable para garantizar la eficiencia de la deposición y mejorar la apariencia de la soldadura. Ambos mecanismos están integrados en el sistema de control de la máquina, lo que permite la programación colaborativa y el control de vinculación de los parámetros de oscilación y los procesos de soldadura.

4.El marco de soporte de material de esta máquina de soldadura de costura de doble-anillo adopta un diseño integrado, que combina un cilindro y un gato de tornillo eléctrico para formar un sistema de soporte flexible estable y confiable. El cuerpo principal del marco de soporte de material logra un rápido posicionamiento a través del cilindro, adaptándose a las necesidades de posicionamiento y fijación de piezas de diferentes especificaciones; al mismo tiempo, su función de elevación es controlada por el gato a través de un tornillo de precisión, lo que permite un ajuste fino de altura a nivel milimétrico- para garantizar que la pieza de trabajo esté siempre en la posición de trabajo óptima durante el proceso de soldadura.

5.La caja del husillo es la unidad clave de sujeción y alimentación de esta máquina de soldadura de costura de doble-anillo. Impulsado por un cilindro, se desliza suavemente sobre un carril guía de precisión. Durante el funcionamiento, la caja del husillo se mueve hacia el extremo fijo bajo el empuje del cilindro, sujetando y posicionando así la pieza de trabajo desde un lado. Después de la sujeción, un servomotor integrado en la caja del husillo impulsa el husillo y la pieza de trabajo sujetada para que giren con precisión, cooperando con el cabezal de soldadura para completar una soldadura de costura de doble anillo- de alta-calidad. Todo el sistema logra una sujeción y liberación rápida y confiable mediante cilindros, mientras que el riel guía garantiza rigidez y rectitud durante el movimiento.

1. Carga: El operador coloca la pieza a soldar en la rejilla de soporte dedicada.

2. Posicionamiento y sujeción: Al presionar el interruptor de pie, se cierra automáticamente la abrazadera neumática, asegurando con precisión la pieza de trabajo. Una vez sujeta la pieza, el cilindro baja la cremallera de soporte, separándola de la pieza.

3. Iniciar la soldadura: Seleccione el programa correspondiente en la pantalla táctil y presione el botón de inicio.

Ejecución de la soldadura: El soplete de soldadura TIG/MAG se desplaza a la posición de soldadura según la secuencia pre-programada. La antorcha está fija y la pieza de trabajo gira. Los dos sopletes funcionan de forma independiente, con un soplete funcionando a la vez para completar la soldadura circunferencial.

4. Finalización y descarga: Después de soldar, la antorcha vuelve a su posición original, el bastidor de soporte recibe la pieza de trabajo terminada y la abrazadera se abre automáticamente. El operador retira la pieza soldada.
