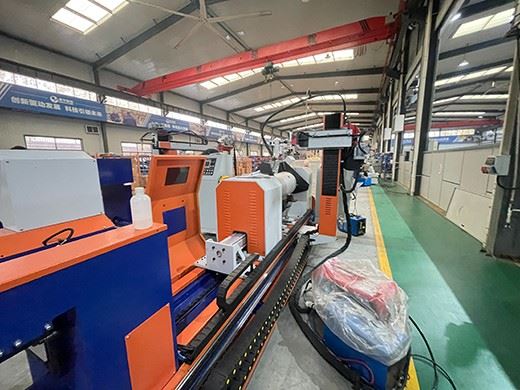

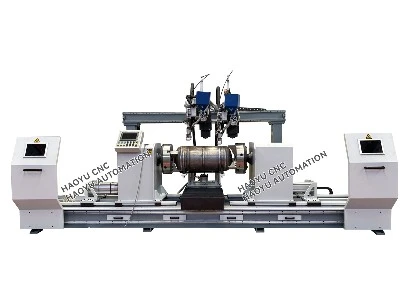

Soldadora integrada automática de costura circunferencial y recta

• Multi-funcional y muy versátil: esta es su mayor ventaja. Una máquina satisface las necesidades de dos tipos de soldadura principales, lo que ahorra costos de adquisición de equipos y espacio en la fábrica.
• Alta automatización y alta eficiencia: el proceso totalmente automatizado reduce la dependencia de las habilidades de soldadura manual, lo que garantiza una velocidad de soldadura estable y una alta eficiencia de producción, lo que lo hace especialmente adecuado para la producción en masa.
• Calidad de soldadura estable y confiable: el proceso automatizado elimina el error humano, lo que da como resultado formaciones de soldadura consistentes y estéticamente agradables con una baja tasa de defectos.
• Operación y programación sencillas: el moderno sistema de control tiene una interfaz-fácil de usar, configuraciones de parámetros simples y puede almacenar múltiples programas de soldadura para recuperarlos fácilmente.
• Alta flexibilidad: Ajustando los útiles y programas, puede adaptarse a piezas de diferentes diámetros, longitudes y espesores, ofreciendo una amplia gama de aplicaciones.

1.Cuerpo y plataforma principal de la máquina: una estructura mecánica robusta que proporciona una base estable para todo el sistema.

2.Fuente de Energía de Soldadura: Proporciona la energía necesaria para la soldadura, como soldadura TIG, soldadura MIG/MAG, soldadura por plasma o soldadura láser, seleccionada según el proceso.

3. Estación de soldadura de costura circunferencial:

• El mandril generalmente se monta en un extremo del husillo y se instala un servomotor en la caja del husillo. Su función principal es impulsar el mandril para sujetar y girar con precisión la pieza de trabajo. Del otro lado, un cilindro sujeta la pieza de trabajo para asegurar que la posición de soldadura sea horizontal y garantizar una perfecta calidad de soldadura.

• El mecanismo de giro izquierda-derecha del soplete de soldadura puede ensanchar significativamente la costura de soldadura, haciendo que la distribución del calor sea más uniforme y evitando eficazmente defectos de soldadura como socavados y falta de fusión.

4. Estación de soldadura de costura recta:

La mesa de trabajo de la máquina soldadora de costura recta es fija, mientras que el soplete puede moverse sobre el riel guía para realizar la soldadura de costuras circunferenciales y rectas.

5.El sistema de control central de esta máquina de soldadura de costura recta y circunferencial integrada consta de un controlador lógico programable (PLC) y sus módulos de expansión. El PLC actúa como el cerebro de todo el proceso de soldadura, responsable de coordinar con precisión la rotación del soplete, el movimiento de la pieza de trabajo y la ejecución de los parámetros de soldadura. Para cumplir con los complejos requisitos de los procesos de soldadura de costura recta y circunferencial, el sistema agrega puntos de entrada/salida adicionales e interfaces de funciones específicas a través de módulos de expansión, lo que permite la conexión y el control de más sensores, actuadores y dispositivos periféricos.

• Modo 1: Modo de soldadura de costura circunferencial

Sujeción: Sujete la pieza de trabajo cilíndrica entre el cabezal y el contrapunto.

Alineación del soplete: Ajuste la posición del soplete para alinearlo con el punto de inicio de la soldadura.

Soldadura: Iniciar el programa; el cabezal hace girar la pieza a una velocidad constante, mientras que el soplete se pone en marcha y realiza pequeñas oscilaciones. Toda la costura circunferencial se suelda después de una rotación completa de la pieza de trabajo.

• Modo 2: Modo de soldadura de costura recta

Sujeción: coloque la pieza de trabajo a soldar (placa plana o cilindro hendido-dividido) en el dispositivo de costura recta y utilice llaves o placas de presión para sujetar firmemente ambos lados de la soldadura.

Alineación del soplete: Ajuste el soplete de soldadura al extremo inicial de la costura recta.
