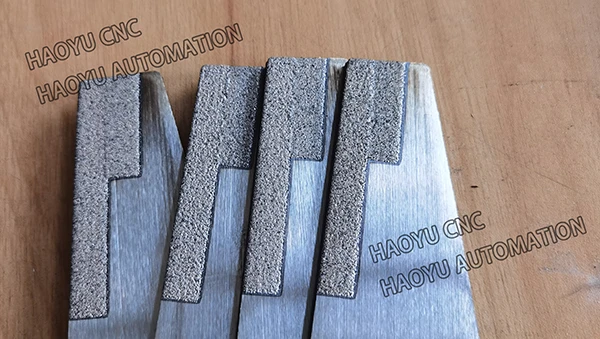

Equipo de revestimiento láser robot de herramientas de maquinaria agrícola YDGD-6000

I.Descripción

YDGD-6000 se compone de láser de fibra de revestimiento Chuangxin de 6000 W, cabezal de revestimiento láser de anillo coaxial de transmisión, alimentador de polvo neumático dividido de alta-precisión, base de robot, FANUC M-20iD/25 (extensión de brazo: 1831 mm; carga final: 25 kg), enfriador de agua HL-6000-QG2/2, fuente de alimentación estabilizada de voltaje Wenfeng de 60 KVA y sistema integrado. software y hardware de control. El equipo adopta un sistema de control integrado PLC, que puede realizar un control centralizado del robot de seis ejes, el láser, el alimentador de polvo y el monitoreo de la temperatura de la lente protectora.

II.Parámetros técnicos

III.Especificaciones principales del equipo

1. Láser de fibra MFSC-6000

• Rendimiento estable, calidad de luz alta;
• Alta eficiencia de conversión fotoeléctrica, bajo consumo de energía;
• Alta confiabilidad, larga vida;
• La forma de onda de potencia de salida se puede editar;
• Interfaz de bus de expansión;

2.Enfriador de agua HL-6000-QG2/2

• Adopte una bomba de circulación de agua fría de acero inoxidable-de alta calidad con gran caudal, altura elevada, bajo nivel de ruido y larga vida útil;
• El sistema de control adopta un controlador de computadora de conversión bilingüe en chino-inglés LCD, control completamente automático de la CPU, puede realizar un diálogo humano-computadora, operación simple e intuitiva. Precisión del control de la temperatura del agua ±1 grado; Tiene función de diagnóstico automático de fallas, muestra directamente el punto de falla en la pantalla, lo que solicita a los usuarios que lo manejen rápidamente; Proporcionar una interfaz de comunicación RS485, que puede realizar la función de comunicación con el host;
• Proporciona múltiples funciones de protección y terminales de alarma pasiva, terminales de control remoto, control y monitoreo centralizados CNC fáciles de realizar;

• Parámetros técnicos
  Modelo	HL-6000-QG2/2
  Tensión y frecuencia de funcionamiento.	3 polos 380 V a 50 Hz
  Corriente de funcionamiento de toda la máquina.	13.5.A
  Energía eléctrica de toda la máquina.	8,5kW
  Usando el entorno	5 grados
  Precisión del control de temperatura	±1 grado
  Capacidad de enfriamiento	18,0kW
  Refrigerante	R32
  Caudal nominal de la bomba de agua	4m³/h
  Altura máxima de la bomba de agua	62m
  Potencia de la bomba de agua	1,1kW
  Capacidad del tanque de agua	43L
  Interfaz de boquilla de agua del láser.	Conector de pagoda G3/4*φ25
  Interfaz de boquilla de agua del cabezal de corte	G1/2*φ12 Conexión rápida-

3.Alimentador de polvo YDGD-D-FT

• Accionamiento por servomotor, alto transporte de polvo y estabilidad del flujo de polvo;
• Equipado con un controlador y una pantalla táctil de grado industrial-, funcionamiento sencillo y alta eficiencia en el trabajo;
• El barril de pólvora es un barril de pólvora visible de plexiglás y la cantidad de pólvora en el barril de pólvora se puede observar en cualquier momento;
• La cantidad de alimentación de polvo, el gas protector y el flujo de gas de alimentación de polvo se ajustan de forma precisa y continua para satisfacer las necesidades de los diferentes procesos de procesamiento láser;

• Parámetros técnicos
  Artículo	Parametro
  Dimensiones	290*300*940 mm (Ancho*Profundidad*Alto)
  Unidad de trabajo	tipo dividido
  Número de cilindros de polvo	1
  Capacidad de un solo cilindro.	9L
  Especificaciones del tanque de polvo.	8 mm (ranura única)
  Velocidad máxima de la bandeja de polvo.	0-8 rpm
  Tipo de gas portador	Nitrógeno/Argón
  Rango de ajuste del flujo de gas de alimentación de polvo	0,5-25 l/min
  Rango de ajuste del flujo de gas de protección	1-25L/minuto
  Rango de visualización de presión	0,1-1Mpa
  Tamaño de partícula de polvo admitido	25-200um
  Tasa de fluctuación de la cantidad de alimentación en polvo	Menor o igual al 2%

4.SBW-Fuente de alimentación regulada H-60KVA

• Protección contra sobre{0}} y bajo-voltaje: cuando el voltaje de entrada excede el valor de sobre- y bajo-voltaje del regulador de voltaje, el dispositivo protege automáticamente la salida sin voltaje;
• Protección contra sobrecorriente: cuando la corriente excede el valor nominal, la entrada se corta automáticamente.
• Protección contra sobrecarga y cortocircuito-: cuando la carga excede la capacidad de sobrecarga especificada por el equipo o cortocircuitos-, el suministro de energía se puede cortar automáticamente dentro del tiempo especificado.

• Parámetros técnicos
  Artículo	Parámetros
  Modelo de producto	SBW-H-60KVA
  Número de fases	Trifásico-
  Capacidad	60Kva
  Rango de voltaje de entrada	Trifásico-CA 380 V ±20 % (304 V-456 V)
  voltaje de salida	Trifásico-CA 380 V
  	Precisión de regulación de voltaje Menor o igual a (1-5)% ajustable
  Eficiencia	Mayor o igual al 98%
  Tiempo de respuesta	El tiempo de respuesta de la señal de detección de sobre-voltaje y sub-voltaje es inferior o igual a 100 ms. Cuando el voltaje de entrada cambia un 5% con respecto al valor nominal, el tiempo de estabilización es inferior a 0,5 s.
  Frecuencia de funcionamiento	50 HZ-60 HZ
  Resistencia del aislamiento	2000V, sin averías durante 1 minuto 2000V,

5.Interfaz de control del sistema integrado

IV.Vedio para su referencia
