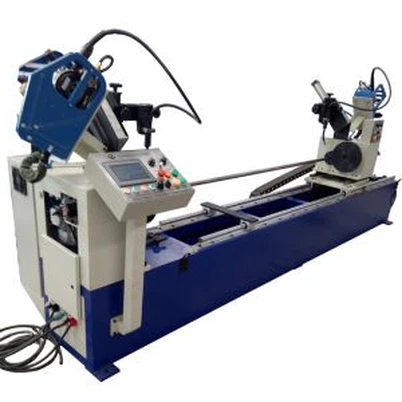

Máquina de soldadura automática de 4 ejes

Máquina de soldadura automática de 4 ejes

Aplicación de la máquina de soldadura

1. La máquina se utiliza para soldar costuras relativamente complejas. Tiene las características de posicionamiento preciso, operación simple, pistas de costura uniformes y hermosa apariencia de soldadura, para que pueda desplazar al robot.

2. Cumplir con los requisitos de soldadura de costura tipo U.

3. La antorcha de soldadura se mueve, la pieza de trabajo se reparará.

4. La pieza de trabajo se sujeta y coloca mediante una plantilla y un accesorio.

5. El sistema CNC de 4 ejes controla la operación completa de la máquina. Los parámetros de soldadura y el interruptor de modo se pueden configurar en un panel de control integrado. El sistema puede guardar al menos 100 piezas de programas de soldadura. Se puede llamar directamente a los programas ingresando el número de serie correspondiente. Los programas se pueden bloquear con contraseña.

Parámetros de la máquina de soldar

1. 4 ejes cnc: servo motor de 4 juegos (Taiwán TECO 0.4kw)

2. Guía: carriles lineales Hiwin

3. Componentes eléctricos: Taiwán Tiande

4. Componentes neumáticos: Taiwan AIRTAC

5. Fuente de poder de soldadura: 400A

6. Contactor de relé: Siemens

7. interruptor de límite: Corea AUTONICS
8. Tornillo de bola: Taiwán LINEAR
9. Voltaje de entrada: 3phse 380V 50HZ
10. Rango móvil derecho e izquierdo de la antorcha de soldadura: 1500 mm
11. Rango de movimiento hacia arriba y hacia abajo de la antorcha de soldadura: 400 mm
13. Rotación de la antorcha de soldadura: 0 ～ 360 & deg;
14. Rango de ajuste arriba y abajo de la estación de trabajo: 300 mm
15. Velocidad de soldadura: 100 ～ 1000 mm / min.
