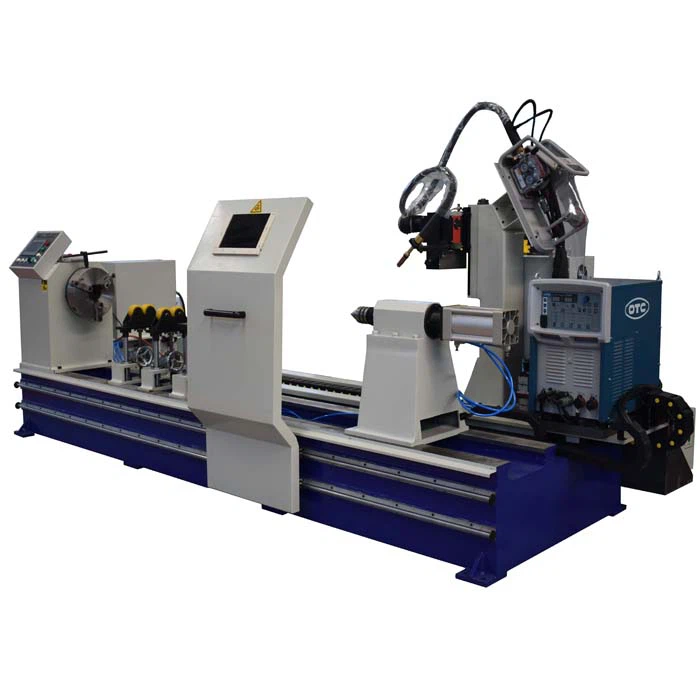

Máquina de soldadura automática de Rod de pistón

El equipo de composición de la máquina de soldadura está compuesto por cuerpo de máquina, mecanismo de potencia de eje giratorio, sujeción de soplete de soldadura, mecanismo oscilante y de ajuste, sistema de control CNC, sistema de control eléctrico y fuente de energía de soldadura, etc. Aplicación de máquina soldadora 1. Cilindro hidráulico CNC circular ...

图片 4.jpg

Composición de la máquina de soldadura

El equipo está compuesto por cuerpo de la máquina, mecanismo de potencia del eje giratorio, sujeción de la antorcha de soldadura, mecanismo de oscilación y ajuste, sistema de control CNC, sistema de control eléctrico y fuente de energía de soldadura, etc.

Aplicación de la máquina de soldadura

1. Máquina de soldadura automática de costura circular CNC cilindro hidráulico debe cumplir con la soldadura automática de tubos de cilindro, vástago con ojo y tapas de los extremos.

2. La pieza de trabajo gira, la antorcha de soldadura se mueve hacia arriba y hacia abajo, de lado a lado y en ángulo girar para cooperar con la pieza de trabajo. Adopte un mecanismo de alimentación de alambre tipo empuje para garantizar la estabilidad del alambre de alimentación. Se puede lograr 5 sincronizando el movimiento interpolado.

3.La velocidad de rotación del eje de rotación se basa en la posición giratoria de la pieza, para garantizar la consistencia de la velocidad lineal de soldadura.

4. Los motores de los servomotores se utilizan para controlar la rotación del eje giratorio, la antorcha de soldadura arriba-abajo, adelante y atrás, izquierda y derecha y el ángulo de giro.

5. La apariencia de la costura de la soldadura es buena y lisa, la profundidad de fusión y el ancho de fusión cumplen con los requisitos de soldadura, la tasa de fuga es inferior al 1%

6. La máquina puede soldar en una línea recta y plana. Uno de los 5 ejes puede avanzar y retroceder. Otros exes no se moverán.

Parámetros de la máquina de soldadura

longitud del cilindro aplicable

Max 2500mm

diámetro aplicable

20 mm-160 mm

diámetro del portabrocas rotativo

200mm

accesorio del cilindro

1set

velocidad de rotación

5rpm, ajuste continuo

control del programa

Eje de 5 ejes de enseñanza

fuente de poder de soldadura

Japan OTC EP400

voltaje de trabajo de la máquina

380v 3phase 50hz
